OSPF + VLAN

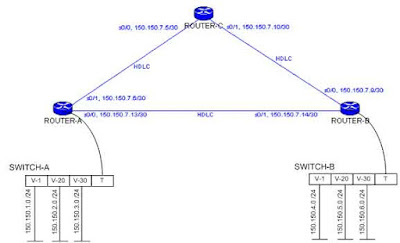

note : neh orang minta photo sambil gaya :D , miss my friends in snap ui cisco ...... Neh Hasil ujicoba Ngelab - Selama ikut cisco silahkan menikmati ya bisa diconfig pakai paket tracert atau boson simulator tergantung selera masing-masing VLAN – TRUNKING LAB CONFIGURATION SWITCH CONFIGURATION : NAMA VLAN PORT VLAN 20 9, 10 VLAN 30 17, 18 TRUNK 23, 24 VLAN 1 SISA PORT Port Security : port 9 dan 17 SKENARIO ACCESS-LIST VLAN 1 (A – B) full access ke server 50.50.50.50 dan 100.100.100.100 VLAN 20 (A – B) permit akses http ke 50.50.50.50 dan telnet ke 100.100.100.100 VLAN 30 (A – B) permit akses telnet ke 50.50.50.50 dan http ke 100.100.100.100 VLAN 1 (A) hanya boleh akses ke VLAN 1 (B) dan sebaliknya VLAN 2 (A) hanya boleh akses ke VLAN 2 (B) dan sebaliknya VLAN 3 (A) hanya boleh akses ke VLAN 3 (B) dan sebaliknya ROUTER-A CONFIGURATION router#conf ig terminal router(config)#hostname ROUTER-A ROUTER-A(config)#enable secret cisco ROUTER-A(config)#line vty 0 4 ROUTER-A(config-line)#password
